ЦИКЛОНЫ

Изготовление под заказ по чертежам заказчика и стандартных форм в короткие сроки.

ЦИКЛОНЫ УЦ-38 конструкции ВНИИЗ (Мельстроя)

Общие данные

Техническая характеристика  Описание
Разработчик  Чертежи циклонов типа УЦ-38 диаметром 250÷850 мм разработаны институтом ЦНИИПромзернопроект по модели, предложенной Всесоюзным научно-исследовательским институтом зерна и продуктов его переработки (ВНИИЗ) (Авторы Пальцев В., Малис А., Круглов А.)
 На основе циклонов УЦ-38 (Мельстроя) Ленинградской лесотехнической академией (ЛТА) была разработана конструкция циклонов типа УЦ
Год разработки 1958
Назначение  Улавливание мелкодисперсной пыли в системах пневмотранспорта и аспирационных установках (например, в размольных и шелушильных отделениях мукомольных и крупяных заводов)
Область применения  Мукомольная, комбикормовая и другие отрасли промышленности.
Исполнение   Одиночное с правым и левым вращением газового потока
Типоразмерный ряд диаметров одиночных циклонов 250; 300; 350; 400; 450; 500; 550; 600; 650; 700; 750; 800; 850
Типоразмерный ряд групповых циклонов 450; 500; 550; 600; 650; 700
Исполнение камеры очищенного газа Выходная улитка (при необходимости); в групповых циклонах - улитки или коллектор
Групповые циклоны 2х4УЦ выпускаются в четырёх исполнениях: с улитками, коллекторами, с установкой шлюзового затвора в конце шнека; с улитками, коллекторами, с установкой шлюзового затвора в середине шнека.

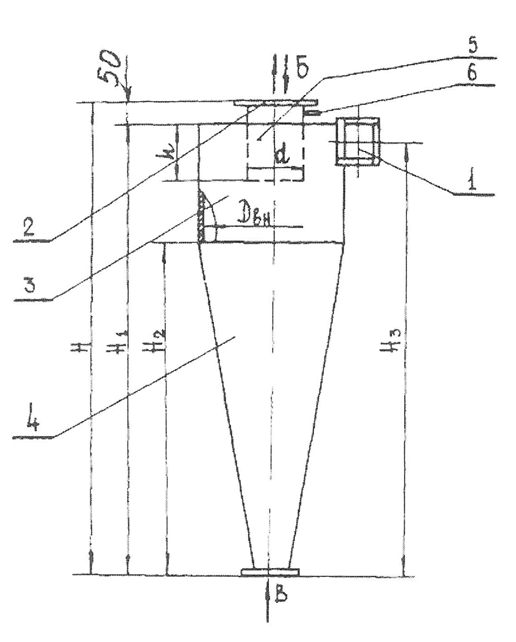

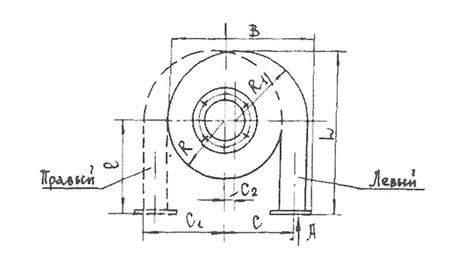

общий вид и габаритные размеры

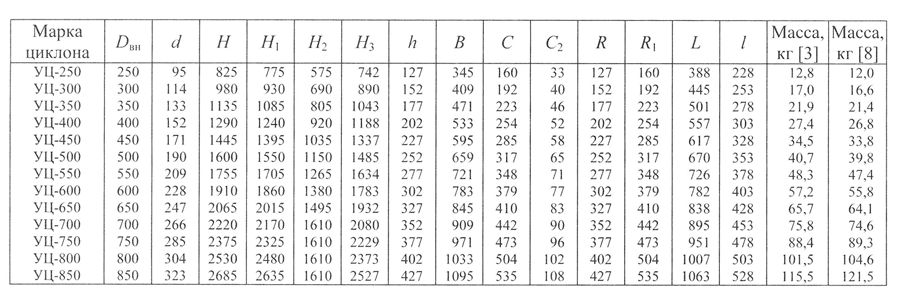

Габаритные и присоединительные размеры циклонов УЦ

1 - выхлопная труба;
2 - цилиндрическая часть корпуса;
3 - коническая часть корпуса;
4 - патрубок входа запылённого газа.

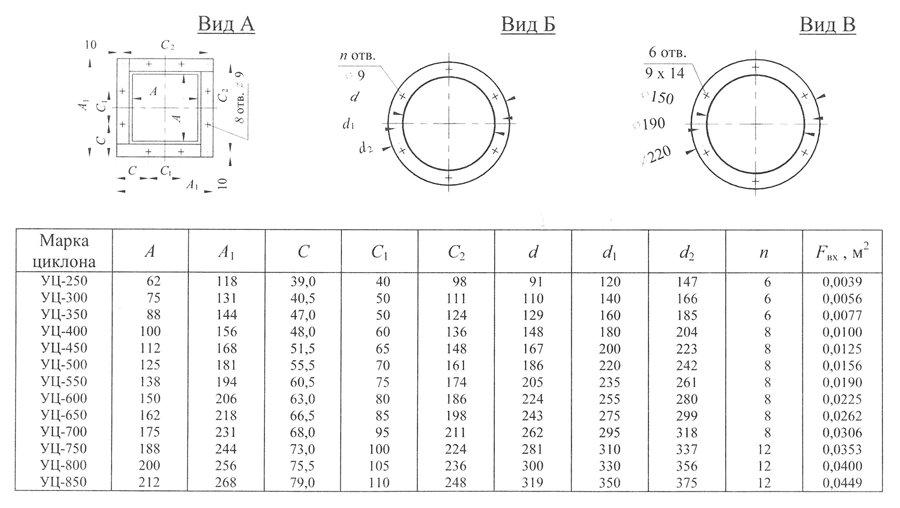

Размеры присоединительных фланцев циклонов УЦ-38


Изготавливаем циклоны из нержавеющей стали.


По требованию заказчика толщина металла при изготовлении циклонов и бункеров может быть увеличена.
