ЦИКЛОНЫ

Изготовление под заказ по чертежам заказчика и стандартных форм в короткие сроки.

ЦИКЛОНЫ ЦН-15У

Предназначены для отделения от газообразной среды взвешенных частиц сухой пыли, образующейся в различных помольных и дробильных установках, при транспортировании сыпучих материалов, а также летучей золы.

Для волокнистой и слипающейся пыли, для очистки газообразной среды, в которой имеются капельно-жидкая фаза или возможна конденсация паров, данные циклоны применять не следует.

Наклон входящего патрубка 15°

Циклоны ЦН-15У отличаются от циклона ЦН-15 меньшей высотой. По сравнению с ЦН-15 циклоны ЦН-15У имеют несколько худший коэффициент очистки, поэтому применение может быть оправдана только в тех случаях, когда имеются ограничения газоочистной установки по высоте.

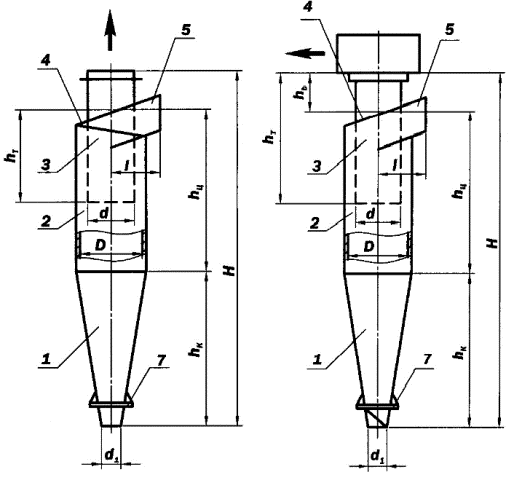

Циклон ЦН-15У без улитки            Циклон ЦН-15У с улиткой



1 – конус, 2 – цилиндр, 3 – выхлопная труба, 4 - винтовая крышка,

5 – входной патрубок, 6 – улитка, 7 – опорный фланец.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНОВ ЦН-15У
