ЦИКЛОНЫ

Изготовление под заказ по чертежам заказчика и стандартных форм в короткие сроки.

Комплектуем промышленными вентиляторами, осуществляем расчёт и подбор оборудования.



Циклоны ЦН-15 во взрывобезопасном исполнении



     Циклоны ЦН-15 во взрывобезопасном исполнении предназначены для очистки газов и воздуха от пылевых частиц.

Принцип работы основан на центробежном эффекте. На входе в циклон поступательное движение пылевой смеси превращается во вращательное с направлением пылевого потока вниз.

    Под действием сил инерции частицы движутся к наружной стене циклона и затем поступают в пылевой бункер. Очищенный воздух выходит через выхлопную трубу в отводящий трубопровод.

    Циклоны выпускаются для взрывоопасных и взрывобезопасных топлив левого и правого исполнения. При правом исполнении выход пылевоздушного потока осуществляется по часовой стрелке, при левом – против часовой стрелки (если смотреть со стороны входного патрубка).

    Циклон состоит из корпуса, входного патрубка, бункера и выхлопной трубы. Все узлы выполнены сварными из углеродистой стали.

    Корпус циклона состоит из цилиндрической и конической частей. Для осмотра и ремонта внутренних стенок циклона в корпусе и входном патрубке имеются люки.

  На циклонах, предусмотренных для работы на взрывоопасных топливах, предусмотрены взрывные клапаны, расположенные на спиральном листе и крышке выхлопной камеры.

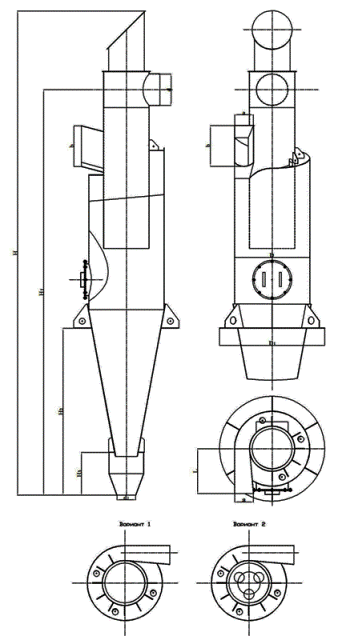

ЦИКЛОН ЦН-15 во взрывобезопасном исполнении

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНОВ ЦН-15 во взрывобезопасном исполнении
