| циклон сцн-40 |
|
|
|
|
ЦИКЛОНЫ Изготовление под заказ по чертежам заказчика и стандартных форм в короткие сроки. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ЦИКЛОНЫ СЦН-40Высокоэффективные циклоны СЦН-40 предназначены для
эффективной очистки газов и аспирационного воздуха от мелкой и
среднедисперсной пыли. ЦИКЛОН СЦН-40
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Высокая степень очистки в
циклоне СЦН-40 достигнута за счет повышения интенсивности вращательного
движения газа в корпусе циклона и одновременного снижения скорости
радиального стока в направлении к выхлопной трубе. Циклоны СЦН-40 меньше подвержены забиваемости и абразивному износу. Гидравлическое сопротивление при t=20oС 1000-2000 ПА. Скорость в входном патрубке циклона 16-24 м/с. Условная скорость в сечении корпуса циклона 1,3-1,9 м/с. Степень очистки в циклоне диаметром 1000 мм для пыли 10 мкм, при t=20°С - 95 % Коэффициент гидравлического сопротивления, отнесенный к сечению корпуса циклона -1100. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Выбор типоразмера циклона следует производить исхода из производительности вентустановки и допустимой величины потери давления в циклоне, которую рекомендуется
применять в пределах 0,7—1,2 кПа. При необходимости повышения эффективности
циклона верхний предел 1,2 кПа можно превысить, сообразуясь с общей величиной
давления, которую может обеспечить вентилятор. Принимать потерю давления
в циклоне ниже 0,5 кПа не рекомендуется из-за значительного уменьшения эффективности
очистки воздуха.
Циклоны следует устанавливать на всасывающей стороне вентустановки. Статическое давление при этом будет значительно меньше атмосферного и, ориентируясь на это давление и соответствующий ему расход воздуха во входном патрубке циклона, следует определить пропускную способность циклона по воздуху. Ориентировочно эффективность циклона при очистке воздуха, запыленного обычной кварцевой пылью с величиной частиц более 10—20 мкм, следует принимать равной 85%. Максимально допустимое разрежение — 5 кПа. Циклон изготавливается правого и левого исполнения

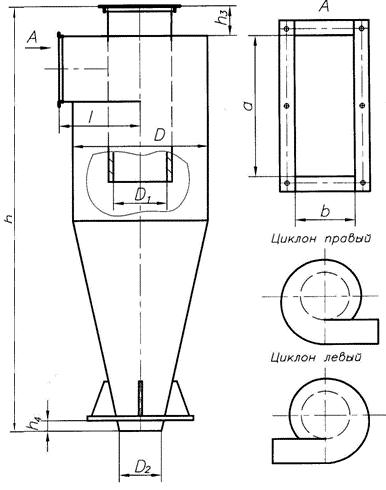

и состоит из следующих основных деталей: цилиндр, винтовая крышка, выхлопная
труба, конус и входной патрубок. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНОВ СЦН-40 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРУППОВЫХ ЦИКЛОНОВ СЦН-40
(группа из 4 циклонов) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Изготавливаем к циклонам постаменты, бункера, воздуховоды, а также групповые циклонные установки. Изготавливаем устройства выгрузки: шиберные затворы, челюстные затворы, пылевые затворы.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Осуществляем
экспорт продукции в страны ближнего зарубежья
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
