ЦИКЛОНЫ ЦН-24

Техническая характеристика	Описание
Разработчик	НИИОГАЗ
Год разработки	1952
Назначение	Предназначены для сухой очистки газов, выделяющихся при технологических процессах (сушка, обжиг, агломерация сжигание топлива и т.д.), а также для очистки аспирационного воздуха.
Область применения	Применяются на предприятиях чёрной и цветной металлургии, химической, нефтяной промышленности, промышленности строительных материалов, в машиностроении, энергетике и т.д.
Ограничения применения	применение не допустимо в условиях взрывоопасных сред. Не рекомендуется применение для улавливания сильнослипающихся пылей (особенно пи малых диаметрах циклонов)
Исполнение	одиночное с правым и левым вращением газового потока; групповое (прямоугольная компоновка из 2, 4, 6, 8 циклонов D=400 ÷ 1000 мм) с правым и левым вращением газового потока.
Типоразмерный ряд диаметров одиночных циклонов	400; 500; 600; 700; 800; 900; 1000; 1200; 1400; 1600; 1800; 2000; 2400; 3000
Исполнение камеры очищенного газа	Одиночное исполнение: только улитка. Групповое исполнение: улитка со спиральным выходом, сборник с осевым или боковым выходом с кольцевыми диффузорами на выхлопных трубах циклонов.
Форма бункера одиночного циклона	Цилиндроконическая.
Форма бункера для группового исполнения	Цилиндроконическая или призматическо-пирамидальная

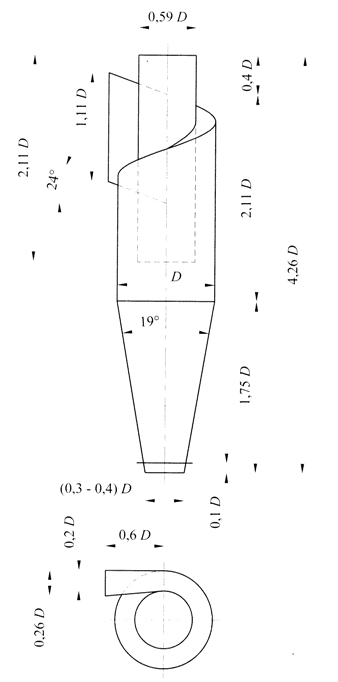

ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ

Циклон ЦН-24

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНОВ ЦН-24

Тип циклона	Производительность по воздуху м³/ч	Диаметр, мм	Высота, мм	Масса, кг
Циклон ЦН-24-400	2000	400	1704	84
Циклон ЦН-24-500	3200	500	2130	131
Циклон ЦН-24-600	4600	600	2556	189
Циклон ЦН-24-700	6200	700	2982	257
Циклон ЦН-24-800	8100	800	3408	336
Циклон ЦН-24-900	10300	900	3834	425
Циклон ЦН-24-1000	12700	1000	4260	525
Циклон ЦН-24-1200	18300	1200	5112	756
Циклон ЦН-24-1400	25000	1400	5964	1029
Циклон ЦН-24-1600	32600	1600	6816	1344
Циклон ЦН-24-1800	41200	1800	7668	1701
Циклон ЦН-24-2000	50200	2000	8620	2125
Циклон ЦН-24-2400	73200	2400	10224	3024
Циклон ЦН-24-3000	114400	3000	12780	4725

Режимный параметр	Значение
Концентрация пыли в очищенном газе, г/м³, не более: - для слабослипающихся пылей - для среднеслипающихся пылей Температура очищаемого газа, °С, не более Давление (разрежение), кПа, не более Высота пространства над уровнем пыли в бункере, не менее Выгрузка пыли из бенкера	1000 250 400 5 0,5D Непрерывная или периодическая
Оптимальная скорость, м/с:	4,5 (12,2)

Рекомендации по эксплуатации

Для увеличения срока службы циклонов, подвергающихся абразивному износу, в местах наибольшего износа (в нижней и во входной частях корпуса) рекомендуется приваривать дополнительные листы с наружной стороны стенок циклонов. Циклоны диаметром менее 800 мм из-за повышенного износа не следует применять для улавливания абразивных пылей.
При работе циклонов должна быть обеспечена непрерывная выгрузка уловленной пыли. При этом уровень пыли в бункерах должен быть не выше плоскости, отстоящей от крышки бункера на 0,5 диаметра циклона.
