Редуктор 2Ч-63



Назначение.

Редуктор червячный одноступенчатый универсальный 2Ч 63 предназначен для изменения крутящих моментов и частоты вращения вала в качестве комплектующих в приводах машин, оборудования и механизмов.

Условия применения редукторов.

• нагрузка постоянная и переменная, одного направления и реверсивная;
• работа с периодическими остановками и длительная до 24 часов в сутки;
• вращение валов в любую сторону;
• частота вращения входного вала не более 1500 об/мин;
• атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3 ;
• климатические исполнения У,Т для категорий размещения 1-3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69

Примеры обозначения при заказе продукции.

Для редукторов типов 2Ч 63, 2Ч 80, Ч 80:
Редуктор Ч-63-40-51-1-2-2ВУ3, ТУ 4161-002-14738560-2005, где:
Ч- тип редуктора - червячный одноступенчатый;
63 -межосевое расстояние;
40 - передаточное число номинальное;
51 - вариант сборки по ГОСТ 20373-94;
1 - вариант расположения червячной пары (червяк под колесом);
2 – лапы со стороны червяка;
2 - категория точности по ГОСТ Р 50891-96;
В - с вентилятором;
У3 – вид климатического исполнения по ГОСТ 15150-69.

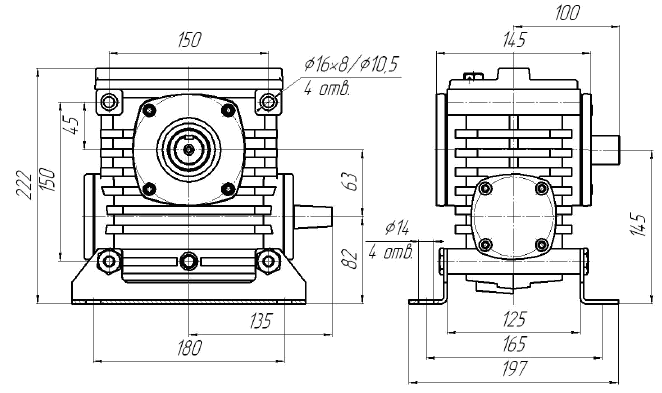

Габаритные размеры

Дополнительная информация по габаритным размерам редукторов, валов, передаточным числам и пр.,

доступна для скачивания в КАТАЛОГЕ РЕДУКТОРОВ - 3,74 МВ
