Муфта упругая втулочно-пальцевая
ГОСТ-21424-93 |

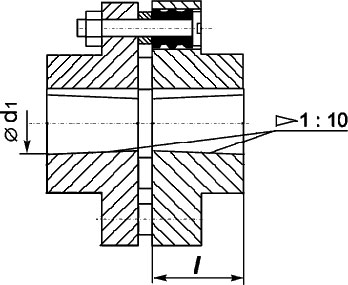

Габаритные и присоеденительные размеры
с полумуфтами исполнений 1, 2 с
полумуфтами исполнений 3, 4
|
|
|
1
- полумуфта; 2 - палец; 3 - втулка распорная; 4 - втулка упругая. |
Назначение:
Муфты общемашиностроительного применения для соединения
соосных валов при передаче крутящего момента от 6,3 до 16000 Нхм и
уменьшения динамических нагрузок при угловых, радиальных и осевых смещениях
валов. Параметры и размеры муфт соответствуют ГОСТ 21424 упругие
втулочно-пальцевые |
Условия эксплуатации:
- работа длительная до 24 ч. в сутки или с периодическими остановками;
- частота вращения не более величины, указанной в таблице технических
характеристик;
- вращение в любую сторону;
- климатические исполнения - У1, У2, УЗ, УХЛ-4, Т1, Т2, ТЗ и О4 по ГОСТ
15150. |
Условные обозначения:
Ткр - номинальный крутящий момент, Н х м
d - диаметры посадочных отверстий втулок или отверстий втулок и
фланцевых полумуфт |
|
Исп - исполнения
втулок:
1 - с цилиндрическим отверстиями для длинных концов валов по ГОСТ
12080;
2 - с цилиндрическим отверстиями для коротких концов валов по
ГОСТ 12080;
3 - с коническими отверстиями для длинных концов валов по ГОСТ
12081;
4 - с коническими отверстиями для коротких концов валов по ГОСТ
12081.
|
|
Технические характеристики |
|
Номер
муфты |
Номинальный крутящий момент
Ткр, Нxм |
d
H8 |
d1
H9 |
d
H8 |
d1
H9 |
D, не
более |
L, не
более, для исполнений |
l,
h14, не более, для исполнений |
Частота вращения, с-1,
не более |
Масса, кг |
Ряд 1 |
Ряд 2 |
1 |
2 |
3 |
4 |
1 |
2 |
3 |
4 |
МУВП-1 |
6,3 |
9 |
- |
71 |
43 |
- |
43 |
- |
20 |
- |
13 |
- |
147 |
0,58 |
10 |
- |
49 |
43 |
49 |
- |
23 |
20 |
16 |
- |
0,60 |
11 |
- |
0,59 |
МУВП-2 |
16,0 |
12 |
- |
75 |
63 |
53 |
63 |
- |
30 |
25 |
20 |
- |
127 |
0,70 |
14 |
- |
0,68 |
16 |
- |
83 |
59 |
83 |
59 |
40 |
28 |
30 |
18 |
0,75 |
МУВП-3 |
31,5 |
16 |
- |
90 |
84 |
60 |
84 |
60 |
106 |
1,52 |
18 |
- |
1,40 |
- |
19 |
1,38 |
МУВП-4 |
63,0 |
20 |
- |
100 |
104 |
76 |
104 |
76 |
50 |
36 |
38 |
24 |
95 |
2,02 |
22 |
- |
2,04 |
- |
24 |
1,96 |
МУВП-5 |
125,0 |
25 |
- |
120 |
125 |
89 |
125 |
89 |
60 |
42 |
44 |
26 |
77 |
3,97 |
28 |
- |
4,13 |
- |
30 |
165 |
121 |
165 |
121 |
80 |
58 |
60 |
38 |
4,37 |
МУВП-6 |
250,0 |
32 |
- |
140 |
63 |
5,91 |
- |
35 |
6,21 |
36 |
- |
6,25 |
- |
38 |
6,28 |
40 |
- |
225 |
169 |
225 |
169 |
110 |
82 |
85 |
56 |
63 |
6,63 |
- |
42 |
6,86 |
45 |
- |
6,80 |
МУВП-7 |
500,0 |
40 |
- |
170 |
60 |
11,75 |
- |
42 |
12,10 |
45 |
- |
12,60 |
МУВП-8 |
710,0 |
45 |
- |
190 |
226 |
170 |
226 |
170 |
110 |
82 |
85 |
56 |
50 |
14,31 |
- |
48 |
14,70 |
50 |
- |
15,21 |
- |
55 |
15,34 |
56 |
- |
15,22 |
МУВП-9 |
1000,0 |
50 |
- |
220 |
18,87 |
- |
55 |
48 |
19,91 |
56 |
- |
19,75 |
- |
60 |
286 |
216 |
286 |
216 |
140 |
105 |
107 |
72 |
21,93 |
63 |
- |
26,09 |
- |
65 |
28,65 |
- |
70 |
29,81 |
|
|
МУВП-10 |
2000,0 |
63 |
- |
250 |
288 |
218 |
288 |
218 |
140 |
105 |
107 |
72 |
38 |
31,98 |
- |
65 |
31,64 |
- |
70 |
34,65 |
71 |
- |
34,48 |
- |
75 |
35,06 |
80 |
- |
348 |
268 |
348 |
268 |
170 |
130 |
135 |
95 |
36,07 |
- |
85 |
38,45 |
90 |
- |
40,03 |
МУВП-11 |
4000,0 |
80 |
- |
320 |
350 |
270 |
350 |
270 |
30 |
66,71 |
- |
85 |
69,01 |
90 |
- |
71,61 |
- |
95 |
74,11 |
МУВП-12 |
8000,0 |
100 |
- |
400 |
432 |
342 |
432 |
342 |
210 |
165 |
170 |
125 |
24 |
132,68 |
110 |
- |
140,88 |
- |
120 |
145,58 |
125 |
- |
142,98 |
МУВП-13 |
16000,0 |
- |
120 |
500 |
435 |
345 |
435 |
345 |
19 |
237,81 |
125 |
- |
234,61 |
- |
130 |
515 |
415 |
515 |
415 |
250 |
200 |
205 |
155 |
264,31 |
140 |
- |
264,61 |
- |
150 |
356,31 |
180 |
- |
615 |
495 |
615 |
495 |
300 |
240 |
245 |
185 |
308,11 |
|
|
Пример обозначения : Муфта
упругая втулочно-пальцевая МУВП - 7 - 500 - 40 - 1 - 45 - 4 У3:
муфта втулочно-пальцевая с номинальным крутящим моментом 500 Н х м, одна
втулка с диаметром посадочного отверстия 40 мм, исполнения 1, другая -
диаметром 45 мм, исполнения 4, климатическим исполнением У и категорией
размещения 3. |
|
