Мотор-редукторы планетарные.
Тип МПО1М, МПО2М.

Назначение.
Мотор-редукторы планетарные серий МПО1М, МПО2М предназначены для приводов
перемешивающих устройств для химической, медицинской, микробиологической и других отраслей
промышленности. Они могут использоваться также для приводов машин общего назначения.
вала, об/мин

Условия применения:
Условия применения:
- Мотор-редукторы предназначены для эксплуатации в режиме работы S1 (по ГОСТ 183-74) с
продолжительностью работы до 24 ч/сут;
- нагрузка постоянная и переменная в пределах номинального крутящего момента, одного направления
и реверсивная;
- вращение выходных валов в любую сторону;
- внешняя среда – неагрессивная, невзрывоопасная при запыленности воздуха не более 10 мг/м3;
- климатические исполнения – У,Т (категории размещения 3) по ГОСТ 15150 – 69 при работе на
высоте над уровнем моря до 1000 м;
- допускается работа мотор-редуктора на высоте более 1000 м над уровнем моря при соблюдении
требований ГОСТ 183-74;
- двигатели мотор-редукторов выполнены для работы от сети переменного тока с частотой 50 Гц,
номинальным напряжением 380 В. По согласованию с производителем допускается изготовление
мотор-редукторов на другие стандартные напряжения.

Пример записи условного обозначения мотор-редуктора:

Мотор - редуктор МПО1М-10 - ВК- 5,74 -7,5 -250 - У3 , где
МПО1М - тип мотор-редуктора;
10 - условный диаметр водила;
ВК - исполнение по монтажу;
5,74 - передаточное число;
250 - мощность электродвигателя, кВт;
У 3- климатическое исполнение и категория размещения;

Конструктивное исполнение по способу монтажа.
ВК – вертикальное с опорным фланцем, выходным валом вниз и кольцевой канавкой на нем для закрытого
кольца, передающего осевые усилия;
Ф-2П – горизонтальное, фланцевое с полумуфтой;
Щ – горизонтальное на опорных лапах;
Ф – горизонтальное с опорным фланцем;
В - вертикальное с опорным фланцем, выходным валом вниз.

Технические характеристики

Тип	Исполнение по монтажу	Предаточное число	Частота вращения выходного вала, об/мин	Крутящий момент на выходном валу, Нм	Максимально допустимый крутящий момент на выходном валу, Нм	Максимально допустимая радиальная консольная нагрузка на выходном валу, кН	Мощность, кВт	Масса, кг
Мотор-редуктор МПО-1М-10-5,74-7,5/250	ВК, Ф-2П	5,74	250	278	430	1,5	7,5	150
			250	278			7,5	200*
Мотор-редуктор МПО-1М-10-5,74-5,5/250			250	205			5,5	125
			250	205			5,5	175
Мотор-редуктор МПО-1М-10-5,74-3,0/250			250	110			3,0	105
			250	110			3,0	145*
Мотор-редуктор МПО-1М-10-5,74-5,5/170			170	290			5,5	150
			170	290			5,5	200*
Мотор-редуктор МПО-1М-10-5,74-3,0/170			170	160			3,0	125
			170	160			3,0	175*
Мотор-редуктор МПО-1М-10-5,74-5,5/195		7,34	195	260			5,5	125
							5,5	175*
Мотор-редуктор МПО-1М-10-5,74-3,0/195				140			3,0	105
							3,0	145*
Мотор-редуктор МПО-1М-10-5,74-3,0/130			130	210			3,0	125
							3,0	175*
Мотор-редуктор МПО-2М-10-23,1-3,0/63	В ВК Ф Щ	23,1	63	440	600	3,0	3,0	102
							3,0	142*
Мотор-редуктор МПО-2М-10-28,2-3,0/50		28,2	50	550			3,0	142*
							3,0	86
Мотор-редуктор МПО-2М-10-28,2-1,5/50				275			1,5	100*
							1,5	81
Мотор-редуктор МПО-2М-10-28,2-0,75/50				140			0,75	88*
							0,75	86
Мотор-редуктор МПО-2М-10-45,5-1,5/31,5		45,5	31,5	440			1,5	100*
							1,5	88
Мотор-редуктор МПО-2М-10-45,5-0,75/31,5				220			0,75	88*
				220
							0,75	86
Мотор-редуктор МПО-2М-10-66,5-1,5/20		66,5	20	695			1,5	100*
							1,5	81
Мотор-редуктор МПО-2М-10-66,5-0,75/20				345			0,75	88*
							0,75	81
Мотор-редуктор МПО-2М-10-81,6-0,75/16		81,6	16	435			0,75	88*
							0,75	71
Мотор-редуктор МПО-2М-10-208-0,37/6,3		208	6,3	545			0,37	85*
							0,37	71
Мотор-редуктор МПО-2М-10-2190-0,37/0,63		2190	0,63	5440			0,3	85*
							0,3	71
Мотор-редуктор МПО-2М-15-24,6-11/59		24,6	59	1730	2350	7,0	11	267
							11	315*
Мотор-редуктор МПО-2М-15-24,6-7,5/59				1170			7,5	252
							7,5	305*
Мотор-редуктор МПО-2М-15-32,1-11/45		32,1	45	2264			11	267
							11	315*
Мотор-редуктор МПО-2М-15-32,1-7,5/45				1545			7,5	252
							7,5	305*
Мотор-редуктор МПО-2М-15-32,1-5,5/45				1130			5,5	228
Мотор-редуктор МПО-2М-15-32,1-7,5/45							5,5	270*
Мотор-редуктор МПО-2М-15-81,5-3,0/18		81,5	18	1545			3,0	207
							3,0	260*
Мотор-редуктор МПО-2М-15-101,7-1,5/14		101,7	14	990			1,5	191
							1,5	204*
Мотор-редуктор МПО-2М-15-204-0,75/6,7		204	6,7	1030			0,75	186
							0,75	195*
Мотор-редуктор МПО-2М-15-204-0,75/4,6			4,6	1510			0,75	190
Мотор-редуктор МПО-2М-15-2469-0,55/56	В, ВК, Ф, Щ	2469	0,56	12400	14000		0,55	186
							0,55	195*
Мотор-редуктор МПО-2-18-22,8-15/64	В ВК	22,8	64	2177	4200	14,0	15	535
							15	635*
Мотор-редуктор МПО-2-18-29,6-15/49		29,6	49	2826			15	535
				2826			15	635*
Мотор-редуктор МПО-2-18- 29,6-11/49				2826			11	500
Мотор-редуктор МПО-2-18-29,6-11/32		45,5	32	3186			11	500*
Мотор-редуктор МПО-2-18-29,6-7,5/32				2172			7,5	485
Мотор-редуктор МПО-2-18-66,5-7,5/22		66,5	22	3175			7,5	485*
Мотор-редуктор МПО-2-18-66,5-5,5/22				2330			5,5	460
Мотор-редуктор МПО-2-18-81,6-5,5/18		81,6	18	2856			5,5	460
Мотор-редуктор МПО-2-18-81,6-7,5/18				3896			7,5	485*

* электродвигатель взрывозащищенного исполнения

Габаритные и присоединительные размеры

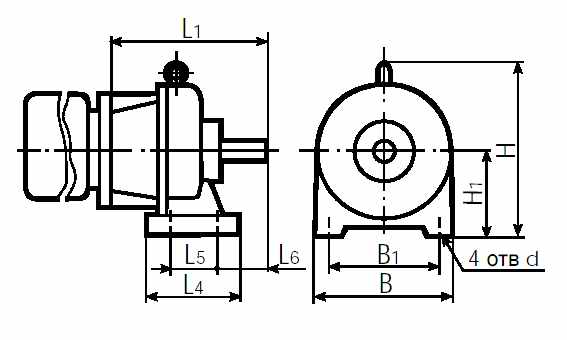

тип	Монтажное исполнение	L1	L4	L5	L6	B	B1	H	H1	d
Мотор-редуктор МПО2М-10	щ	420	210	150	125	300	250	370	160	20
Мотор-редуктор МПО2М-15	щ	615	300	210	215	460	390	495	225	35

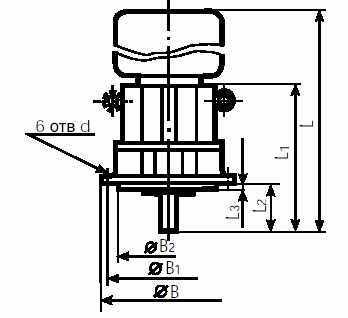

тип	Монтажное исполнение	L L1*	L2	L3	B	B1	B2	d
Мотор-редуктор МПО1М-10	ВК	850 max 590 min	110	6	330	300	270	13
Мотор-редуктор МПО1М-10	Ф-2П	775	130	6	330	300	270	17
Мотор-редуктор МПО2М-10	В, ВК	420*	110	4	330	-	270	13
Мотор-редуктор МПО2М-15	В, ВК	615*	190	6	420	375	330	22
Мотор-редуктор МПО2М-10	Ф	420*	110	6	330	300	270	13
Мотор-редуктор МПО2М-15	Ф	615*	190	10	420	-	330	22
Мотор-редуктор МПО2М-18	В, ВК	1370max	220	-	520	471	470	22

*Длина редукторной части

Размеры выходных концов валов:

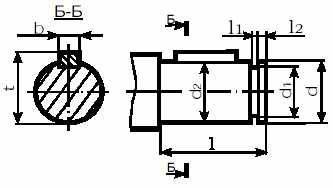

- Цилиндрического с кольцевой канавкой

тип	Монтажное исполнение	I	I1	I2	d	d1	d2	b	t
Мотор-редуктор МПО1М-10 МПО2М-10	ВК	80	5	4	38	32	40	12	43
Мотор-редуктор МПО2М-15		140	8	6	62	56	65	18	69
Мотор-редуктор МПО2М-18		170	10	8	78	70	80	22	85

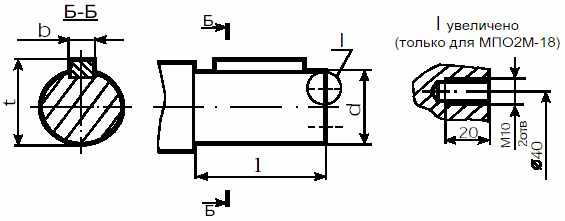

- цилиндрического

тип	Монтажное исполнение	I	d	b	t
Мотор-редуктор МПО2М-10	В, Щ, Ф	80	40	12	43
Мотор-редуктор МПО2М-15	В, Щ, Ф	140	65	18	69
Мотор-редуктор МПО2М-18	В	170	80	22	85

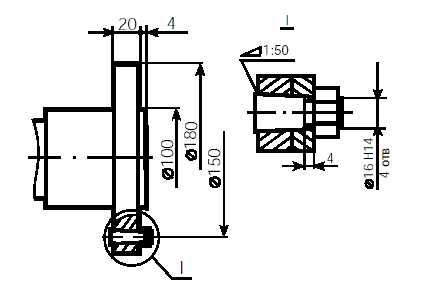

- с фланцевой полумуфтой (только для МПО1М-10 в исполнении Ф-2П)
